Armatury pro solární systémy
Varianty propojení solárních kolektorů
Český trh se solárními kolektory je nasycen celou řadou různých dovozců. Každý výrobce solárního kolektoru používá určitý způsob výroby, kterým určuje jak budou kolektory mezi sebou propojeny, případně jaké armatury k připojení solárních kolektorů do systému použít.
Další způsoby a typy spojování kolektorů, ty méně časté nebudeme v našem článku popisovat a budeme se věnovat výhradně těm nejčastěji používaným.
My našim zákazníkům dodáváme armatury nejvyšší kvality ke všem námi nabízeným solárním sestavám.
od Autora
Svěrné šroubení ke kolektorům
- Nejčastěji jsou vývody kolektoru z měděné trubky o průměru 22 mm. Průměry se mohou lišit.

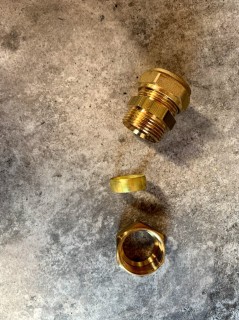

- Způsob spojování jednotlivých kolektorů je buď pomocí mosazných svěrných šroubení, lisováním nebo pájením tvrdou pájkou. Postupně se přechází od pájení k používání právě svěrných šroubení, které celou montáž značně časově urychlí a zároveň se praxí tyto spoje ověřili jako velmi spolehlivé. Jedná se o mosazné kroužky, které se šroubováním matice zalisují díky kónusu protikusu do zbytku vývodu kolektoru.
- Při použití svěrného šroubení je nutné dodržet spolehlivé zasunutí Cu trubky do fitinky. Zároveň je nutné při utahování postupovat dle doporučení dodavatele, aby nedošlo k poškození kolektoru (např. vlivem utržení Cu trubky od zbytku sběrače kolektoru).
- Pokud je třeba kolektory demontovat, je nutné velmi pečlivé rozebírání těchto spojů, aby nedošlo k poškození a opětovná montáž se obešla bez dalších komplikací.

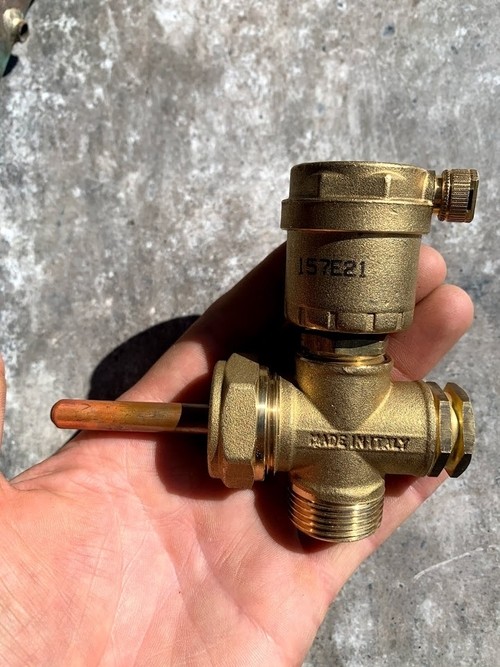

- V našich instalacích používáme svěrná šroubení jak na spojení, tak na vstup, výstup i zaslepení kolektoru. Jedná se o fitinky renomovaných výrobců z Itálie (Tiemme), Kiwa (holandsko). Tyto armatury jsou extrémně spolehlivé a jejich zpracování je na vysoké úrovni, fitinky snadno odolávají stagnačním teplotám kolektorů a nedochází k jejich poškození.

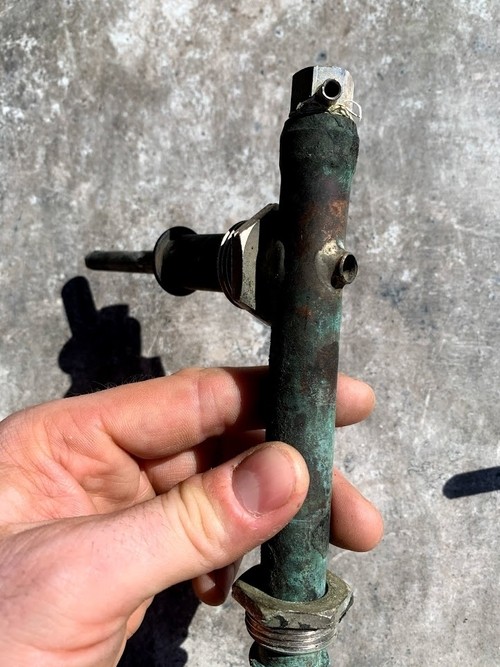

- Nutno podotknout, že se na českém trhu stále setkáváme s různými náhražkami těchto armatur, jejichž provedení je na velmi nízké úrovni. Konkrétně se jedná například o výstup kolektoru vyráběný nejmenovaným českým výrobcem. Viz foto níže. Pokud budeme srovnávat, působí rozdíl generačním odstupem při výrobě.
Lisované spoje
- Jsou oblíbené pro možnost rychlého spojení.
- Tyto spoje jsou spolehlivé, nicméně je nutné dodržet jejich použití ve vztahu k maximální možné teplotě systému. Tyto instalační požadavky jsou velmi zásadní, zamezují poškození těsnících kroužků v průběhu stagnace solárních kolektorů. V opačném případě je rozebírání takto vytvořeného spoje velmi komplikované a pokud jsou armatury nalisovány na krátký konec Cu potrubí, jejich oprava může končit až výměnou celého kolektoru.
Pertly s převlečnou maticí
- Další z variant jak propojit solární systém je využít nerezové potrubí Armaflex. Přes solární potrubí převlékneme matici a lisovacím nástrojem vyrobíme pertl, který pak poslouží jako těsnění naplocho.
- Tento způsob spojování urychluje montáž.
- Spojování a rozebírání těchto spojů je velmi jednoduché. V podstatě stačí mezi matici a šroub použít vhodné těsnění a řádně dotáhnout. Těsní se na plochu. Sílu k zatažení je nutno volit přiměřeně, aby nedošlo ke zborcení pertlu. Následná oprava by byla zbytečně komplikovaná a časově náročná.

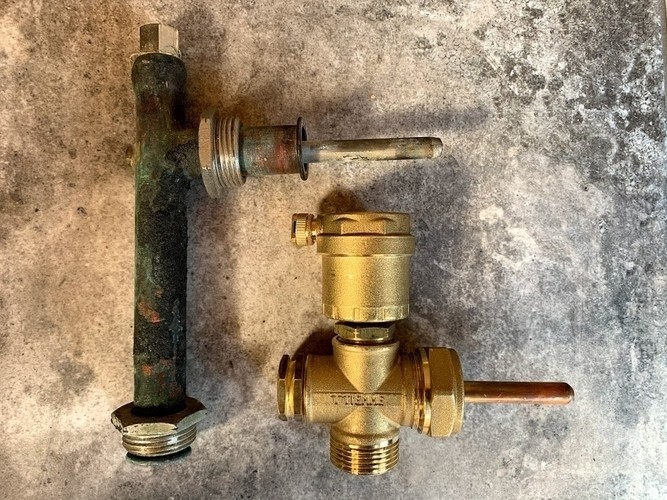

Porovnání českého výstupu kolektoru TWI s italským Tiemme
A to nám slibovali, že doženeme za 20 let Německo...
