Solární ohřev pomocí kolektorů Regulus

Montáž kolektorů Regulus Zkusili jsme si Regulus k ohřevu vody

Montáž solárního systému Regulus

  • Pokud si někdo pořídí nějaký produkt, je lepší, když si předtím zajistí někoho kdo ho namontuje. Jsme zvyklí montovat naše produkty už z důvodu, že máme jistotu, že v uvedené dodávce materiálu nic nechybí. Sety solárních systémů na ohřev vody, které lze běžně pořídit na internetu se zpravidla prodávají pouze s nejnutnějším spojovacím materiálem. Téměř vždy něco chybí. To zákazník však neví, protože umístěním „solárního setu“ do košíku se zdá být vše jako hotový paket. Tak to zkrátka není. Chybí montáž a často 1/3 materiálu potřebného k instalaci solárního systému. Celá instalace se pak značně prodražuje. Co se zdálo být na začátku levné, je pak ve skutečnosti mnohem dražší. Námi nabízené sestavy solárního ohřevu vody obsahují vše potřebné.
  • Aby bylo možné na solární ohřev vody vyřídit dotaci je třeba, aby produkt smontovala firma s oprávněním k těmto montážím.
  • Od zákazníka jsme si vyžádali soupis věcí, které pořídil a vyrazili na místo montáže.

V garáži na nás čeká hromada materiálu

  • Po příjezdu na místo jsme rozklíčovali dodaný materiál a kontrolovali co chybí nebo přebývá. Tentokrát bylo v dodávce pár kolektorových vsuvek navíc. Hned jsme věděli, že prodejce si nebyl úplně jistý kolik přesně materiálu je třeba. V každém případě palec nahoru, nic nechybělo a ještě něco málo přebývalo.
  • Naproti tomu bylo ale třeba pořídit betonové zátěžové bloky a ochranou gumu pod konstrukci solárních kolektorů. S tímto dodavatel materiálu v zakázce nepočítal.
  • Solární kolektory byly kvalitně zabalené. Vizuálně působily velmi hezky. Kvalitu jsme očekávali trošku výš, to nás malinko zklamalo. Podrobnosti si řekneme v následujících řádcích, kdy se budeme věnovat detailům z montáže.

Jakou dodává Regulus konstrukci k solárním panelům?

  • Dodaná hliníková konstrukce pro solární kolektory byla kvalitní. Pro toho, kdy už někdy montoval konstrukci k solárům je smontování hračka. Vše je navrhnuto, aby odolalo předpokládanému zatížení. Pojízdné dříky v lyžinách usnadňují a zrychlují samotnou montáž. Samotný vzhled vylepšovaly i krytky hliníkových nosných profilů. Ke konstrukci nelze mít žádné výhrady.
  • Montáž jsme začali rozměřením konstrukce na ploché střeše domu. Smontovali jsme konstrukci a připravili gumové pásy pod betonové bloky, které slouží jako závaží, aby nám kolektory nevzal první vítr. Postupovalo se přesně podle návodu výrobce.
První je třeba smontoval konstrukci k panelům

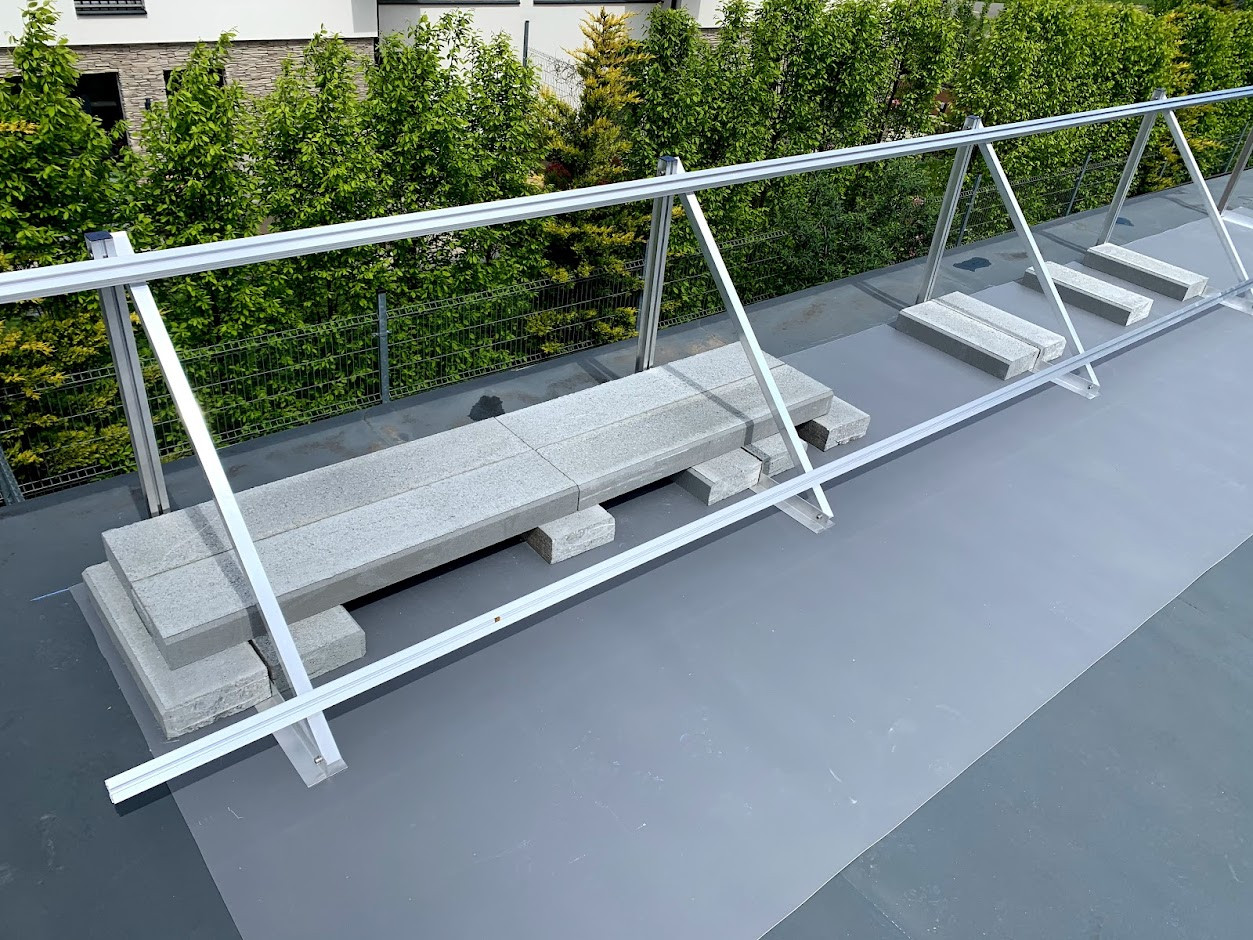

Začínáme pokládat betonové zátěžové bloky

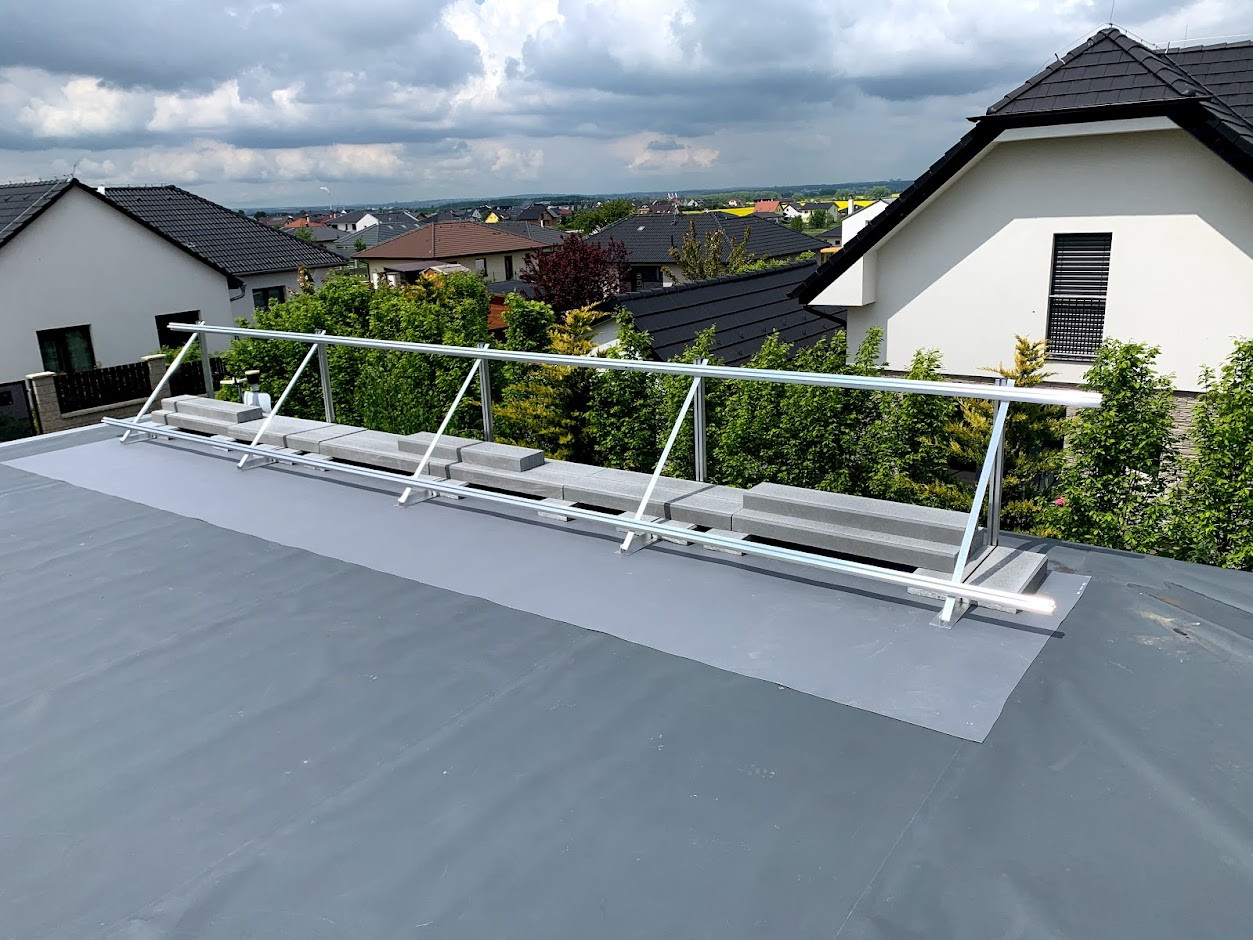

S konstrukcí jsme hotovi. Můžeme se věnovat kolektorům

 Usazování solárních kolektorů do připravené konstrukce

  • Po dokončení usazení a zatížení nosné konstrukce se můžeme pustit do montáže solárních kolektorů. Solární kolektory KPG1H máme v ruce poprvé, takže koukáme jestli je se co přiučit. Důkladně prohlížíme každý detail, díváme se co dokáží v Číně vyrobit. Samotné kolektory působí designově velmi hezky, jsem přesvědčen, že na rovné střeše jim to sluší ještě víc, než někde na šikmé střeše domu. Prohlédněte si obrázky a posuďte sami. Pořád mi ještě ale visí na jazyku, že design není vše
  • Panely montujeme zleva doprava. Rovnou je uchycujeme. Kolektory jsou po stranách opatřeny výstupy Cu 22. Spojení mezi kolektory je pomocí mosazných svěrných vsuvek Cu22 x Cu22.

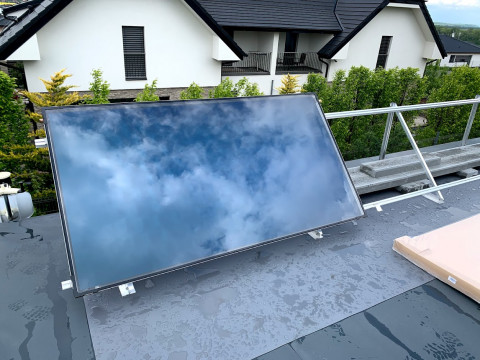

První kolektor je na místě

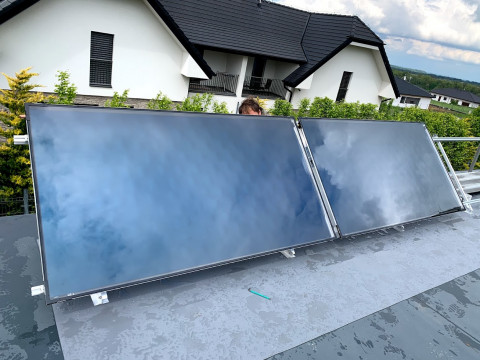

Další panel a jsme za půlkou

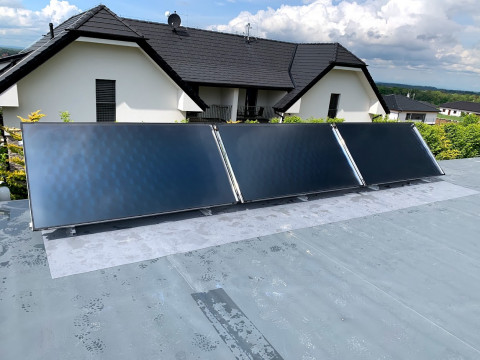

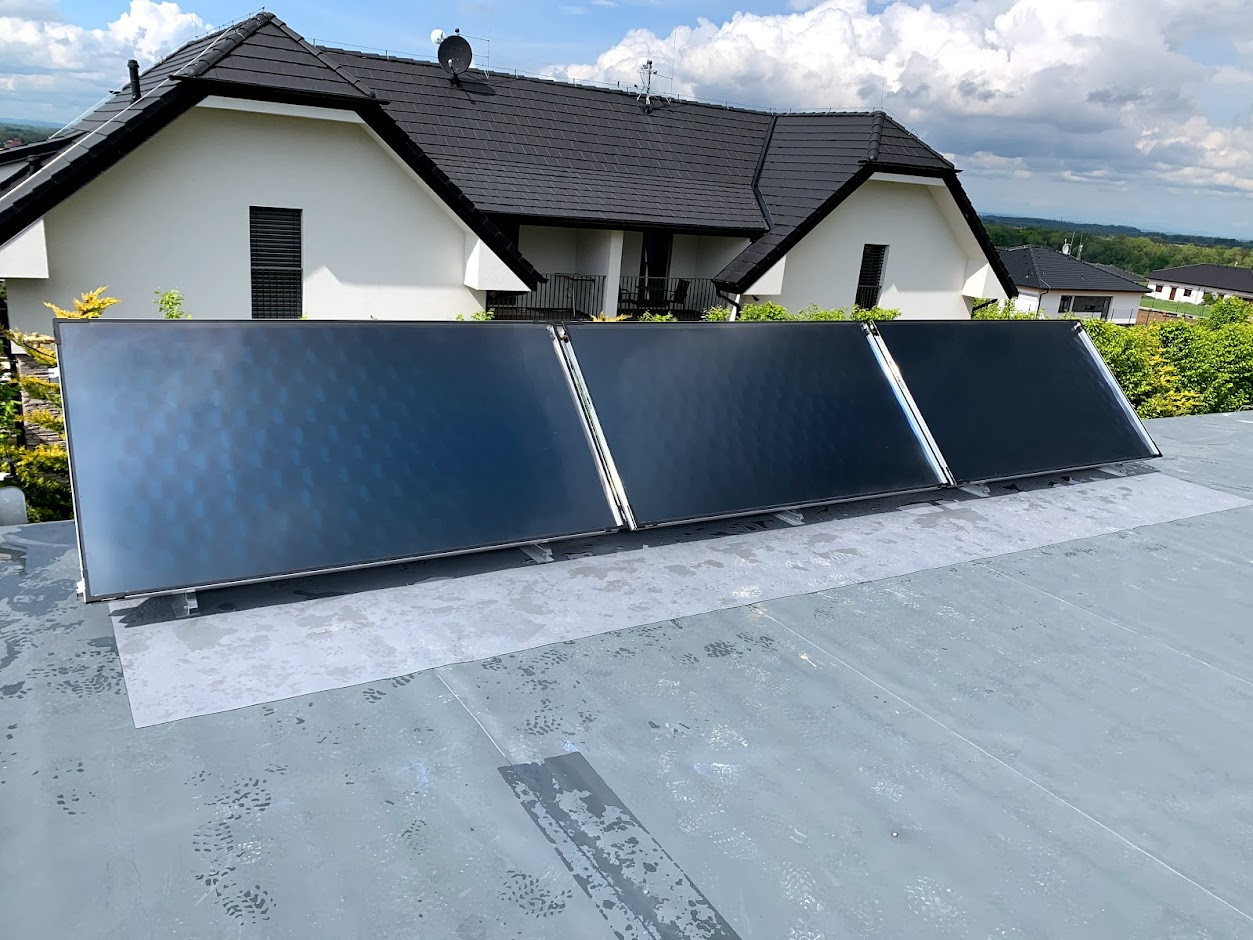

Třetí panel a dost, Montáž kolektorů je hotová.

Teď ty detaily samotných kolektorů

  • Solární kolektory KPG1H mají full plate plochu, která lépe eliminuje tepelné ztráty při rozehřátí absorpční vrstvy kolektoru. Zároveň však solární kolektor není opatřen žádnou boční izolací. Boční izolace minerální vatou k zamezení tepelných ztrát kolektoru nám tam zkrátka chybí.
  • Na dalším obrázku vidíte pohled na plastové kryty potrubí kolektoru. Plast byl na náš vkus tvrdý, domníváme se, že volba měkčího, případně gumového zatěsnění by byla vhodnější. Přilnavější materiál spolehlivěji těsní vnitřní prostor kolektoru proti  jakémukoliv vniknutí cizích částic do vnitřní části solárního panelu.
  • Na posledním obrázku je vidět zakončení sběrače kolektoru uvnitř panelu. Běžněji se lze setkat s výstupy solárního kolektoru po jeho stranách, které se dodatečně zavíčkují svěrnou armaturou na Cu 22.
Full plate absorpční plocha bez boční izolace

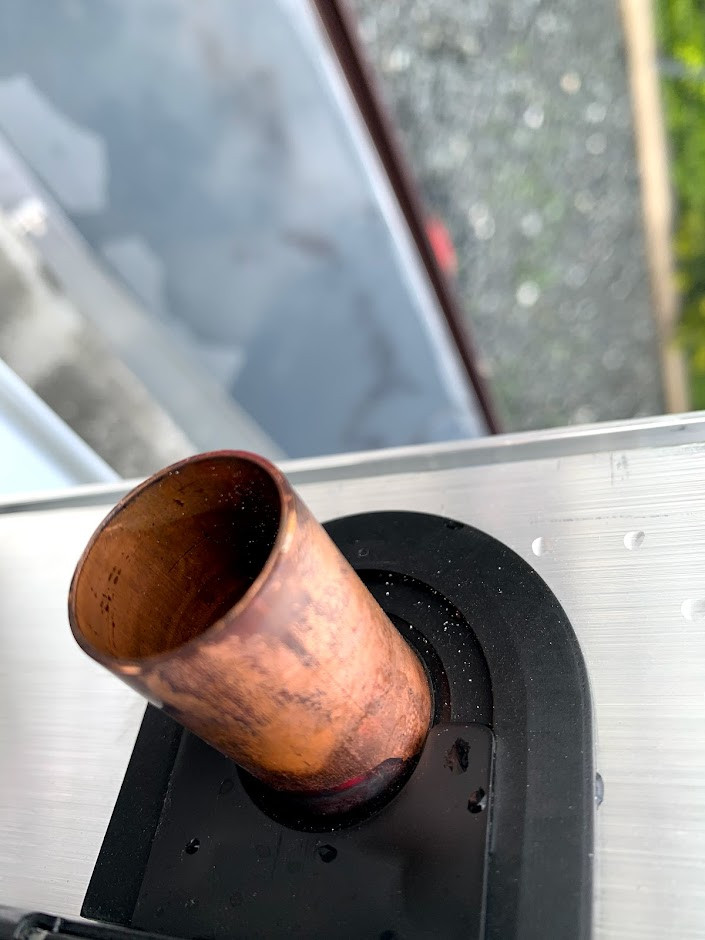

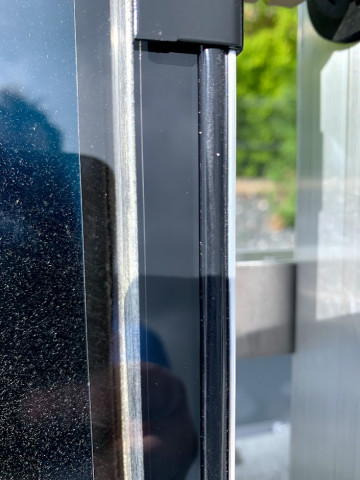

Pohled na těsnění po straně kolektoru

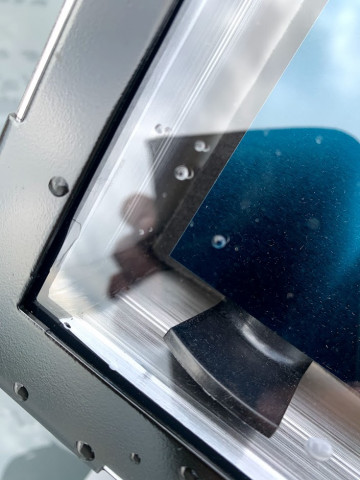

Zakončení sběrače kolektoru

S čím jsme nebyli příliš spokojeni?

  • Sběrné potrubí Cu 22 solárního kolektoru bylo zhotoveno z příliš měkkého materiálu. Měď se při utahování svěrného šroubení doslova bořila. Postupovali jsme tedy velmi opatrně a extrémně šetrně, protože jsme se obávali, že by mohlo dojít k poškození kolektoru ještě před jeho uvedením do provozu. Zkrátka při zatahování fitinek, spojování jednotlivých kolektorů na nás produkt nepůsobil příliš spolehlivým dojmem.
  • Způsob přichycení izolace uvnitř kolektoru zůstává nejasný. Na obrázku níže máme fotografii vnitřní izolace kolektorů, kdy na jednom z nich je izolace zřetelně  nahrnuta na pravou stranu. K tomuto jevu došlo pravděpodobně při skladování nebo transportu. Otázkou tedy zůstává jak je izolace zabezpečena proti pohybu uvnitř kolektoru.

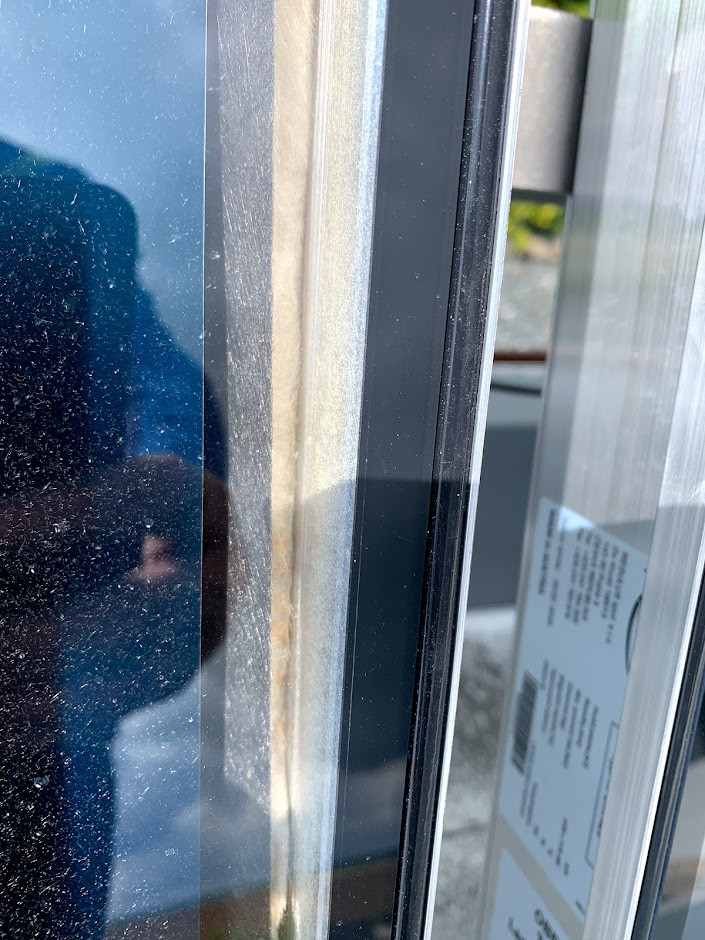

Nahrnutá tepelná izolace
Izolace kolektoru Ok

Umístění a dopojení solární čerpadlové jednotky

Umístění solární čerpadlové jednotky
  • Dodanou čerpadlovou jednotku včetně regulace jsme umístili na zeď poblíž akumulační nádrže. Dopojili jsme ji na stávající akumulační nádrž.
  • K dopojení kolektorů a solární jednotky bylo použito nerezové potrubí izolované kaučukem.
  • Součástí solární čerpadlové skupiny byla i regulace Sorel STDC. Tento regulátor je to nejmíň co si lze u Sorelu pořídit. Tyto regulace proto nemáme příliš v lásce. Nechceme dodávat to nejlevnější. Nutno však podotknout, že pro danou solární sestavu k ohřevu vody je plně dostačující. Avšak už při montáži se zjistilo, že solární regulátor je nefunkční a tak byl zákazníkem dodán nový.

Montáž solárního systému k ohřevu vody, příslušenství včetně uvedení do provozu nám zabrala 2 pracovní dny.

Připojení akumulační nádrže prováděla konkurence

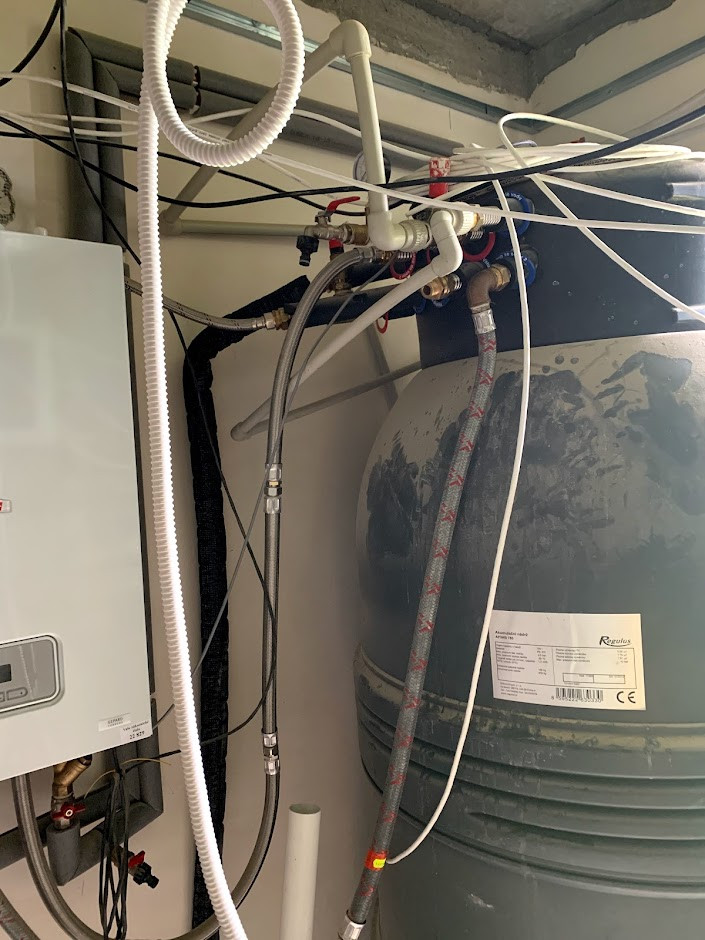

  • Stávající dopojení akumulační nádrže prováděla firma před námi. Je třeba to zdůraznit, protože toto není naše práce. Obrázek vykresluje pouze to s čím se i my setkáváme a co můžete obdržet od jiných dodavatelů vy.
I takto někteří dokáží připojit akumulační nádrž
