Teplotní čidla pro solární systémy

Nejčastěji používaná čidla v solárních systémech PT 1000

V solárních systémech k ohřevu TUV se používají nejrůznější druhy teplotních čidel. Každý výrobce solární regulace nabízí jakou součást solárního systému až 3 teplotní čidla.

• Nejčastěji využívaná jsou čidla PT 1000. V teplotním snímači je zabudovaný platinový měřící odpor. Při změně teploty dochází ke změně elektrického odporu.
• Čidla PT 1000 bývají součástí regulací značky Tech, Sorel, Resol a další.
• Senzor čidla je chráněn ocelovým pouzdrem.
• Délka senzoru je zpravidla 50mm a průměr 6mm.
• Celková délka kabelu zpravidla 100, 150 cm, PTFE izolace.
• Teplotní čidlo je vhodné pro měření vysokých teplot až 300°C.
• IP krytí IP 67.
• Teplotní čidlo se umísťuje na výstup z kolektorů.

K čemu tam to čidlo je?

• Teplotní čidlo předává informace o teplotě do solárního regulátoru. Ten následně vyhodnocuje teploty na kolektorech a porovnává s teplotou v nádržích. Na základě stanoveného rozdílu teplot dochází regulací ke spínání oběhových čerpadel, trojcestných ventilů apod. Bez čidla, které by snímalo teplotu by nešlo solární systém správně odregulovat a vrátilo by nás to do pravěku, kde bychom museli vše řídit manuálně. U solárního systému je tohle nepředstavitelné.
• Teplotní čidlo je základní součástí každé regulace solárního systému.


Jak poznáte vadné čidlo?

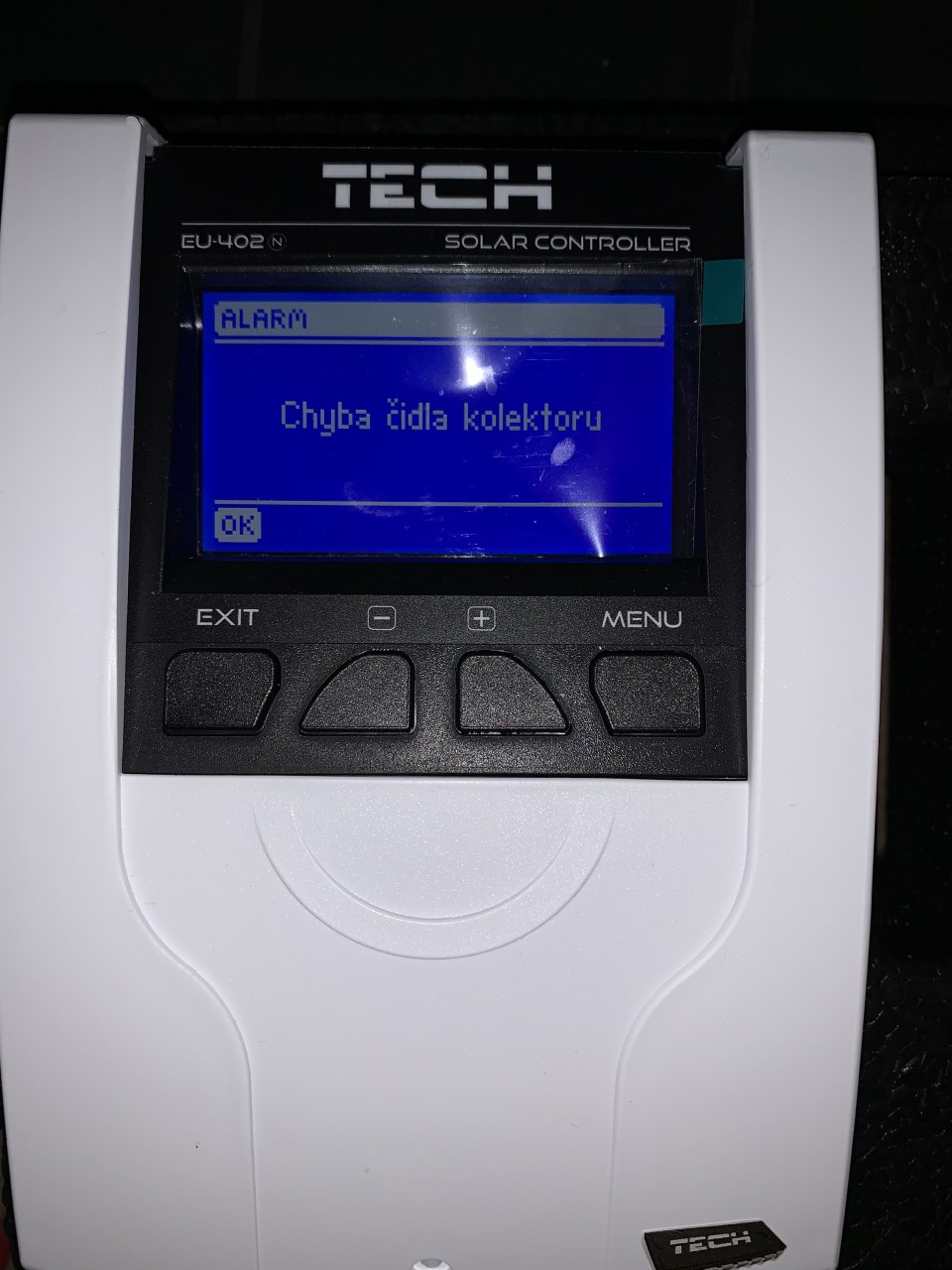

• Závady na teplotních čidlech se na solárních systémech projevují různě, v souvislosti s použitým regulátorem. Pokud je regulace opatřena výstražným zvukovým signálem v případě poruchy, lze očekávat, že jakmile dojde k poškození teplotního čidla bude spuštěn varovný signál, který Vás na možnou vadu upozorní. Některé solární regulátory tuto softwarovou funkci neobsahují. Jakmile dojde k poškození teplotního čidla, přestane jednoduše zobrazovat teplotu v místě jeho umístění, ať už se jedná o čidlo umístěné v solárních kolektorech nebo v jímce nádrže.
• Pokud dojde k poškození čidla, některé regulace přestanou spínat fázi na čerpadlo a přestane docházet k ohřevu TUV, nezávisle na aktuálních teplotních ziscích kolektorů.
• Naproti tomu jiné druhy regulací jako ochranu při poškození teplotního čidla sepnou fázi čerpadla a dochází k soustavnému přenosu teplonosné směsi mezi kolektory a nádrží.

 Regulátory signalizující poruchu čidla

Zajímá vás jak se čidlo poškodilo?

• Nejčastější příčinou poškození teplotního čidla jsou vnější vlivy. Největším škůdcem je jednoznačně kuna. Silikonový kabel čidla se stává její oblíbenou pochoutkou. Jakmile kuna překouše izolaci a přeruší kontakt, čidlo přestane fungovat. Nezbývá, než se poohlédnout po novém čidle a nechat jej vyměnit. Při výměně je vhodné rovnou myslet na případnou dodatečnou ochranu kabelu.
• Čidlo na solárních kolektorech bývá umístěné v teplotní jímce v nejvyšším místě kolektoru. Zpravidla na zpátečním potrubí, výstupu ohřátého média z kolektorů.

• Další možností poškození teplotního čidla může být případná vlhkost, pokud se dostane pod ochranné pouzdro čidla. Vlhké prostředí s nízkým napětím na kontaktech teplotního čidla způsobí jeho nesprávnou funkci.


Výměnu by měl provádět proškolený personál.

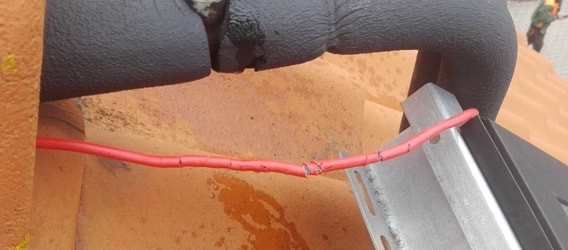

Na prvním obrázku je překousané čidlo od kuny. Druhý obrázek znázorňuje poškození vlhkostí.

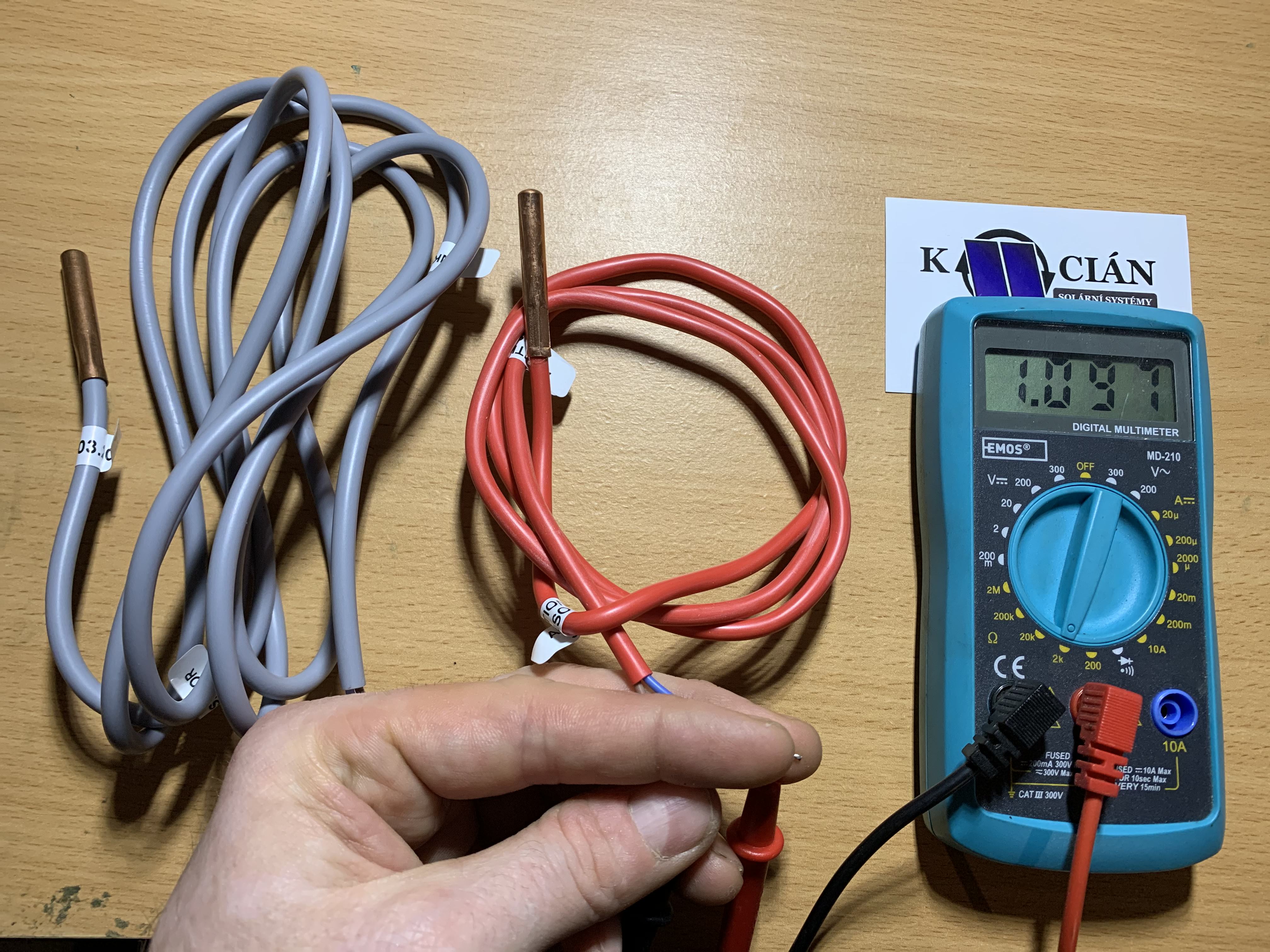

Orientační tabulka odporů teplotního čidla PT 1000
